7分钟高效合成金属铵磷酸盐：连续流为高性能无机材料打开新通路
其传统制备方法自上世纪30年代以来鲜有突破：依赖高温（>80°C）、长时间（>3小时） 的搅拌反应，并需投入大幅过量的磷源试剂以确保相纯度与结晶度。这种传统路径高能耗、低产率，产物往往粒径粗大、分布不均，制约了材料在高附加值应用中的性能表现。
连续流反应器：打开新路径

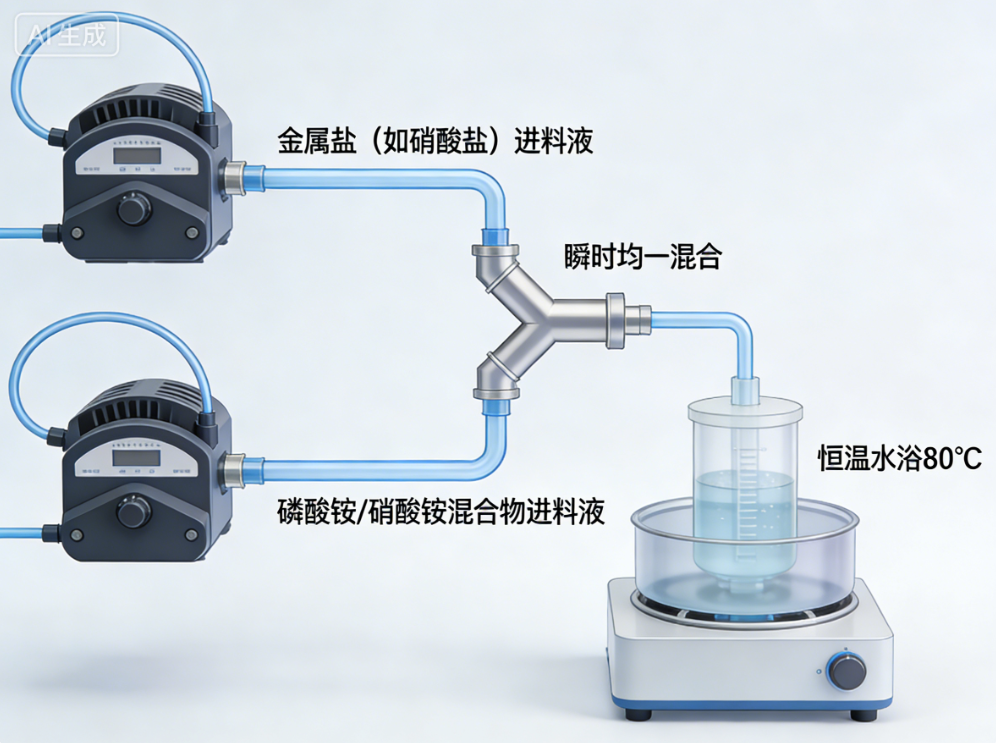

两股分别含有金属盐（如硝酸盐）和磷酸铵/硝酸铵混合物的进料液，由蠕动泵驱动，进入 Y型混合器实现瞬时、均一的混合。随后，混合液流入置于80°C恒温水浴中的PVC管式反应器，仅需7分钟，无定形前驱体便迅速结晶，转化为高度均一的目标产物。
连续流工艺：工程优势凸显

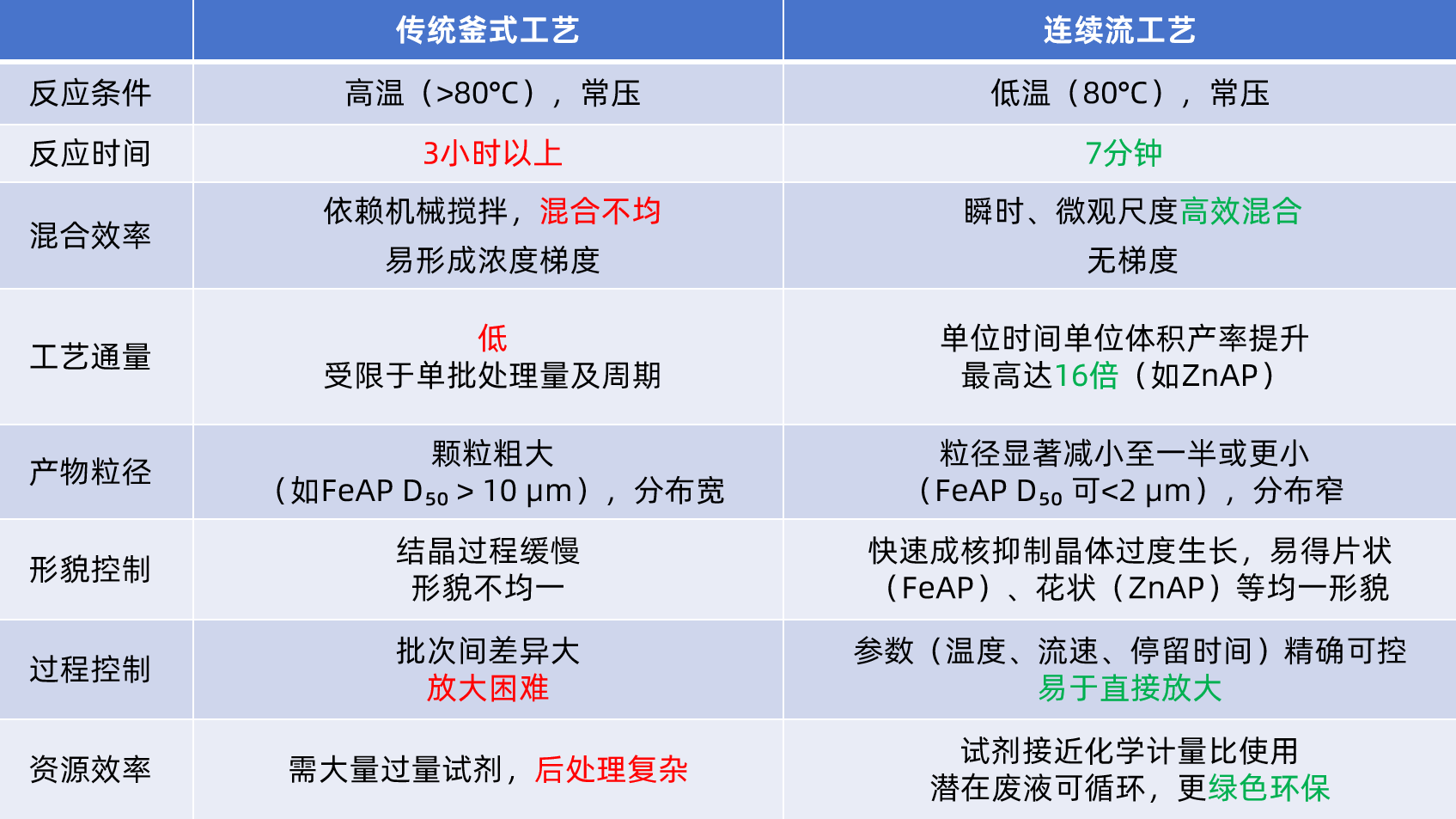

这一逻辑在更广义的微化工技术中已得到验证：相比传统釜式工艺，传质效率可提升100倍，传热性能可提升1000倍，反应体积可降低1000倍，从而带来更安全的工艺本质、更低的运营成本与更稳定的产品质量。具体到MAPs的合成中，这一模式直接表现为：
1、反应时间从3小时以上压缩至7分钟；
2、试剂用量更趋近化学计量比，无需大幅过量投料；
3、产物一致性显著提升，粒径更细、分布更窄，比表面积显著增加。
技术延伸：实验室到工业化的桥梁
正是这些微尺度下的工程化能力，为传统无机材料的制备带来了重塑可能。将连续流动的精密工程控制与无机沉淀化学相结合，传统上被认为笨重、低效的无机材料制备，完全可以走向高效、集约、可控的现代生产模式。它预示着，众多关键无机功能材料的合成工艺，有望迎来一场由连续流技术驱动的深刻变革。
